Como criar uma amostragem de solo usando Células Hexagonais?

O processo de amostragem de solo geralmente é feito usando como referência pontos georreferenciados (com coordenadas), chamados pontos regulares, que são pontos principais de amostragem, com as subamostras sendo coletadas em pontos próximos a ele, escolhidos de modo aleatório. Em práticas assim, subamostras podem ser coletadas muito próximas de outro ponto principal, podendo prejudicar a qualidade da análise de laboratório.

Para que as amostrar (e subamostras) sejam feitas com qualidade, pode-se optar por criar uma Malha de Células Hexagonais, que possuem um ponto principal e deixam bem claro a fronteira até onde é ideal coletar subamostras (sem invadir o espaço do próximo ponto principal. Para entender como criar esse tipo de amostragem, assista esse vídeo ou continue lendo o tutorial abaixo:

01 - Criando uma nova amostragem

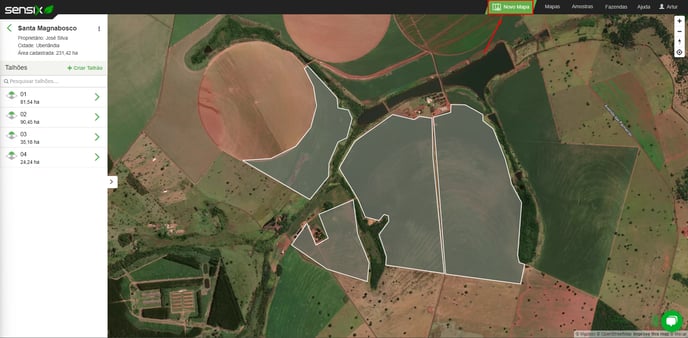

Para gerar a sua Malha de Células Hexagonais, clique na aba Novo Mapa na parte superior do FieldScan:

Agora vamos preencher o formulário que irá aparecer no canto direito da plataforma:

Em Título (1), você irá preencher com o nome que preferir, usando texto, números ou ambos.

Após, em (2), temos três opções de Nova Amostragem:

1. Criar amostragem: onde o FieldScan irá gerar uma nova malha de células baseado nas instruções que você configurar

2. Duplicar amostragem existente: onde você pode usar uma malha de células que você já tenha subido para a plataforma (interessante caso você tenha interesse em criar série histórica de análises)

3. Importar arquivos de pontos: onde você pode subir do seu computador para o FieldScan, um arquivo do tipo SHAPEFILE contendo a malha de células previamente feita

Em Tipo de amostragem (3), selecione Solos.

Em Tipo de Distribuição (4) selecione Células Hexagonais.

Em Fazenda (5), selecione uma fazenda que você já tenha cadastrado antes na Plataforma e escolha o Talhão (6) que você deseja criar uma malha de células. É possível fazer malhas para vários talhões de uma vez só, desde que eles estejam cadastrados dentro da mesma fazenda.

Por fim, clique em Avançar (7).

02 - Parâmetros da Malha e Mapa base

A amostragem por células se baseia na distribuição de células hexagonais com áreas (em hectares) iguais, para defini-las, escolha quantos Hectares você deseja que cada célula tenha, isso irá definir tanto o número, quanto a distância entre o pontos central das mesmas. Você também pode definir qual será o primeiro número do qual sua amostragem irá começar, isto é, você pode gerar células que terão rótulos que começam do número 1 até o número final de células que cabem no seu talhão, ou você pode escolher de qual número onde a rotulação irá iniciar. Digite ou use as setas para selecionar o Número de hectares por Célula (1) e o Número Inicial (3) e clique em Aplicar (2):

Uma vez definido o número de hectares por célula e rotulação, o próximo passo é personalização dessa malha de células, mas antes, para auxiliar nesse processo, vamos aplicar um mapa base.

Um mapa base, pode ser um mapa base pode ser de: imagens de índice de vegetação como NDVI, NDRE ou VARI (vindos de satélite ou drones), zonas e interpolação de análises de solo. No centro da tela há uma caixa caixa de nome Mapeamentos, selecione um dos mapas disponíveis para servir de base:

Este tipo de mapa te permite ter um visão do seu campo e entender onde estão as zonas de interesse ou zonas que não serão amostradas, por isso é importante escolher o mapa base correto, para isso você pode usar a caixa de Filtrar Mapas (4), para ter acesso ao mapa base certo e na data que você escolher. Se você quiser um resultado mais específico, você pode, por exemplo, escolher qual nutriente mostrar no mapa base de interpolação, usando a caixa Visualização (5).

Os mapas compatíveis com os parâmetros inseridos em Filtrar Mapas (4) irão aparecer na caixa de Mapeamentos (6).

Uma vez definido o número de pontos por hectare, clique em Avançar (4) que o FieldScan irá gerar uma malha de células hexagonais.

03 - Alterando a posição dos pontos centrais das células

O mapa base também é ideal para te fornecer informações de como está a saúde e e visão geral do seu campo, permitindo que você altere a malha, movendo pontos para áreas de interesse (onde não foram gerados pontos) ou retirar pontos de amostragem de áreas onde o resultado obtido não será interessante, como por exemplo: drenos, proximidade de cercas, ponto no limite da área, cochos, áreas com histórico de boa nutrição, área de despejo de calcário, etc.

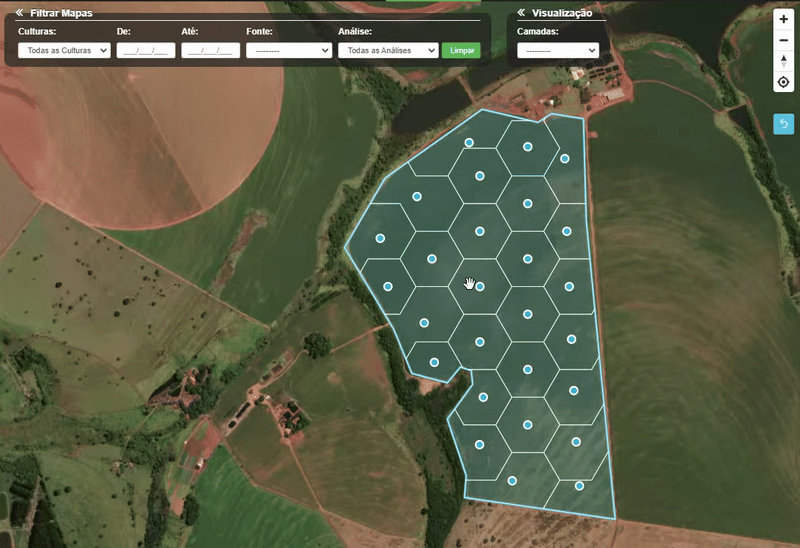

Para mover um ponto central de uma célula, clique sobre o ponto e arraste-o para a nova localização desejada:

Pela natureza das malhas de células hexagonais, não é possível adicionar ou remover pontos amostrais, mas você sempre pode mover pontos centrais ou alterar o número de hectares por célula e clicar em Aplicar.

Uma vez terminada as personalizações, clique em Avançar.

 04 - Profundidade de Amostragem

As células de amostragem são definidos pelo rótulo e também pelas profundidades das amostragens que serão feitas nela, usualmente são feitas amostragens de 0 até 20cm e de 20 a 40cm. Veja a seguir como definir as faixas de profundidade para suas células:

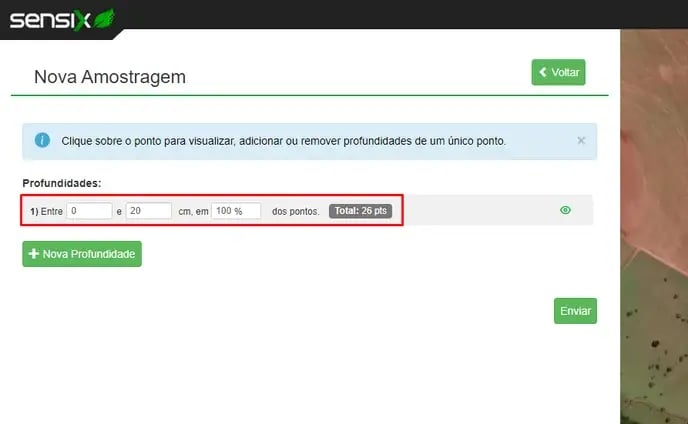

No Campo 1, podemos definir a faixa mínima e máxima de profundidade que queremos fazer a amostragem, assim como a porcentagem do nossos pontos que queremos amostrar nessa faixa de profundidade. Por exemplo, queremos que 100% dos nossos pontos sejam amostrados na faixa de profundidade de 0 até 20 cm, para isso preenchemos na caixa o primeiro quadro com 0, o segundo com 20 e o último com 100, você pode digitar os valores na caixa ou clicar nas setas para ajustar:

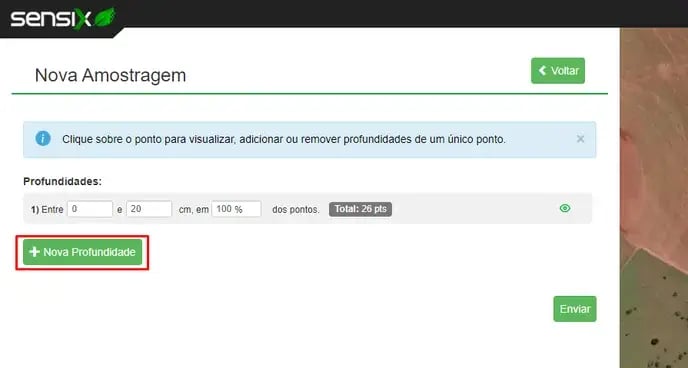

Você pode adicionar mais faixas de profundidade, basta clicar em Nova Profundidade:

Usando o mesmo exemplo anterior, queremos agora que além de todas os pontos serem amostrados entre 0 - 20cm, queremos que 20% dos pontos também sejam amostrados de 20 a 40cm de profundidade, para isso preenchemos, na segunda caixa, o primeiro quadro com 20, o segundo com 40 e o último com 20, os valores podem ser digitados na caixa ou ajustados via clique nas setas:

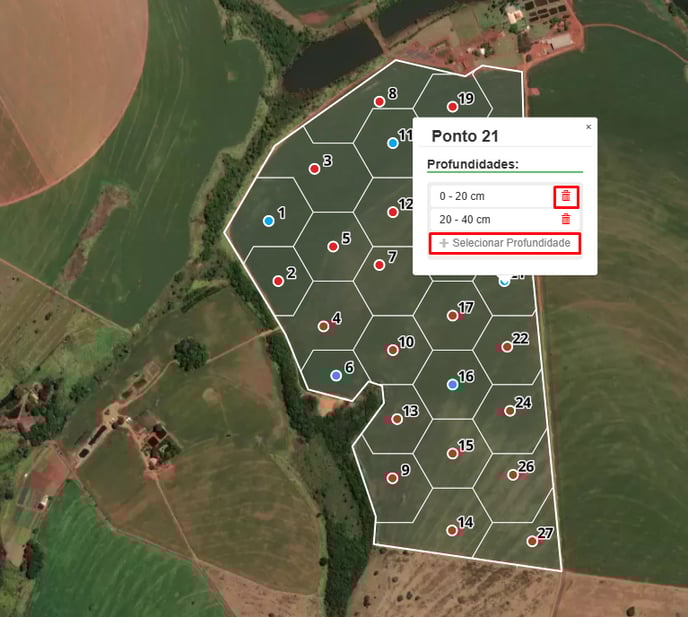

Por padrão, as profundidades serão adicionadas do primeiro ponto até o último definido pela porcentagem, você pode personalizar quais pontos terão quais profundidades. Para isso, clique sobre um ponto, uma caixa irá abrir acima do ponto contendo quais profundidades o ponto de amostragem tem, siga as seguintes instruções de acordo com sua intenção:

• Para remover uma profundidade, clique sobre o ícone de lixeira ao lado da mesma;

• Para adicionar uma profundidade, clique sobre o botão "Selecionar Profundidade" logo abaixo, uma caixa de diálogo irá abrir com as outras faixas de profundidade disponíveis

Uma vez feita todas as personalizações de distância, número, posição, rótulo e profundidades dos pontos, clique em Enviar para consolidar a amostragem.

05 - Acessando sua amostragem

Tudo pronto, sua malha de células hexagonais está pronta!

Para acessá-la, na página principal do Fieldscan, clique a aba Amostragem:

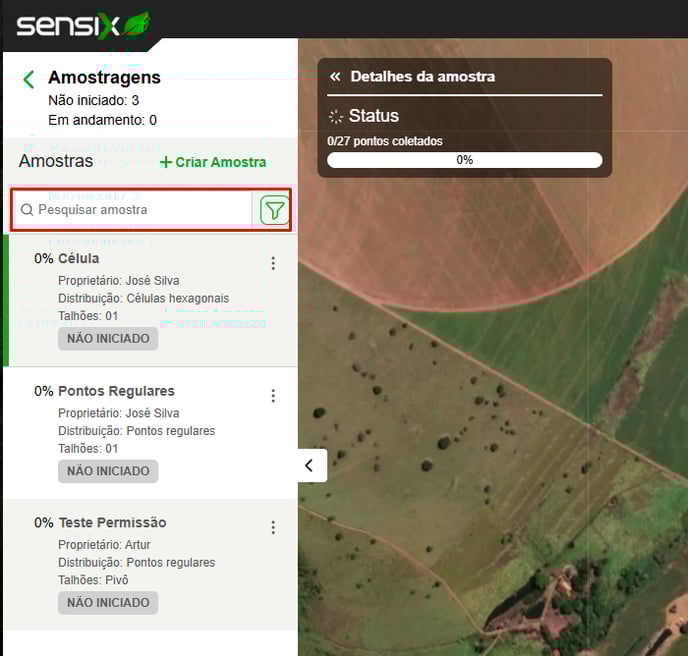

Utilize a Barra de Pesquisa para encontrar uma Amostragem em específico ou procure pela lista logo abaixo:

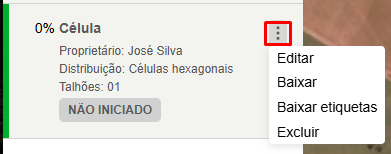

Clique no três pontos ao lado da amostragem para acessar as opções de

• Editar essa amostra;
• Baixar o shapefile de pontos georreferenciados;
• Gerar e baixar as Etiquetas de Amostragem;
• Excluir essa amostra.

Se você utiliza o nosso aplicativo inField, não se preocupe, suas amostragens são automaticamente sincronizadas e disponibilizadas lá:

Caso você tenha ficado com alguma dúvida ou teve algum problema durante o processo, me chame no chat que estarei a postos para te ajudar a resolver!

Até a próxima!!
